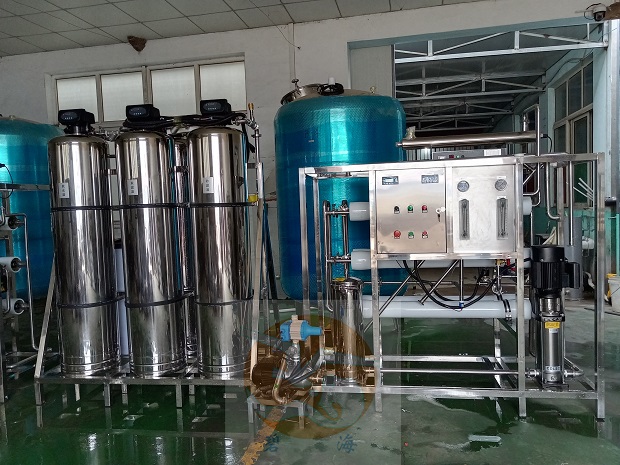

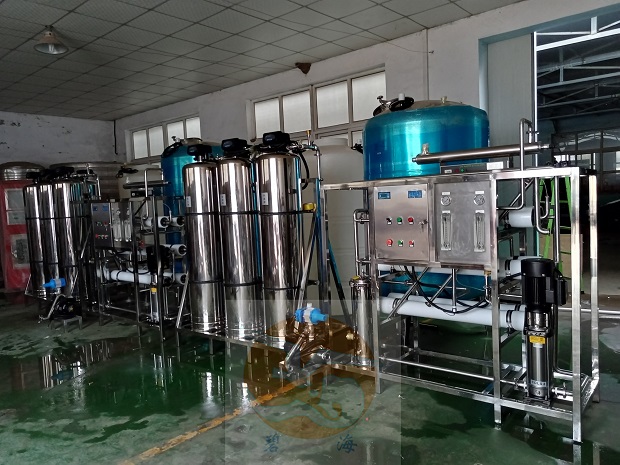

单级反渗透设备

本设计是青岛碧海根据用户要求及我公司在水处理领域的设计经验，依据饮用水的特点，结合用户的水质标准和进水要求，为用户生产用水处理系统而设计。本系统为无人值守，全自动控制设计。

一、设计数据

1、原水水质(用户提供原水水质报告)
2、原水为市政管网自来水，出水水质：
3、RO膜出水脱盐率达到≥98％以上;  出水电导率15uS/cm
设计规模
4、产水量：每小时处理水量1.5m³/h。
5、设计温度：10℃
6、公用工程
     电力:  380V、220V/50Hz
二、设计方案以及工艺流程
根据贵处现场的实际情况以及具


三、工艺流程：

1、石英砂过滤器：
石英砂过滤器是利用石英砂滤料去除原水中的悬浮物，属于普通快滤设备。含有悬浮物颗粒的水流过滤料层时，滤料缝隙对悬浮物起筛滤作用使悬浮物易于吸附在滤料表面
2、活性炭过滤器：
活性炭颗粒有非常多的微孔和巨大的比表面积，具有很强的物理吸附能力。水通过炭床，水中有机污染物被活性炭有效地吸附。此外活性炭表面非结晶部分上有一些含氧管能团，使通过炭床的水中之有机污染物被活性炭有效地吸附。
3、软化器：
软化器的作用是去除水中的Ca²⁺、Mg²⁺以防止CaCO₃及CaSO₄等在膜的浓水侧沉积，形成水垢、堵塞浓水膜通道，影响反渗透的产水量和产水水质。


5、精密过滤器：
精密过滤器的作用是截留来至上一系统中大于5μm 的颗粒，以防止大颗粒物质进入反渗透膜。这种颗粒经高压泵加速后可能击穿一级反渗透膜组件，造成大量漏盐的情况，同时划伤高压泵的叶轮。
6、反渗透膜
当原水通过高压泵以一定的压力被送至反渗透膜时，水透过膜上的微小孔径，经收集后得到纯水，而水中的杂质如可溶性固体、有机物、胶体物质及细菌等则被反渗透膜截留，在截流液中浓缩并被去除。一级反渗透可去除原水中98%以上的溶解性固体。
8、纯水箱
经过反渗透过滤的水称为纯水，进入纯水箱，在根据现场使用情况经过供水泵加压输送的各个用水点。
